No me responsabilizo de cualquier problema que pueda surgir al utilizar la información contenida en este documento. Esta información está disponible en diversas webs, y aunque a mí me ha funcionado no puedo garantizar que le de resultado a todo el mundo.

El commodore 64 original, y el commodore 128, utilizaban como chip de sonido el famoso 6581 Sound Interface Device (SID). Bien, este chip de sonido no cumplía al 100% las especificaciones oficiales, sino que presentaba ciertos "bugs" en su funcionamiento. Paradójicamente uno de ellos permitía reproducir sonido digital, "samples", y esto fue aprovechado por los programadores de multitud de juegos, como el Cazafantasmas, Apollo 18, Suicide express, y como no el Skate or Die, (con una magnifica guitarra digitalizada), entre otros. Unos años más tarde Commodore sacó al mercado el Commodore 64C, una versión mas moderna del C64, que venía equipada con el chip de sonido 8580, con unas características eléctricas diferentes,y un sonido mas limpio,pero con una pega: en este nuevo chip los samples no se oyen, o se oyen extremadamente bajos. Pues bien, existe una manera extremadamente sencilla y barata de corregir esto; tan barata como lo que pueda costar una resistencia, y tan sencilla como pincharla entre dos de las patas de un chip.

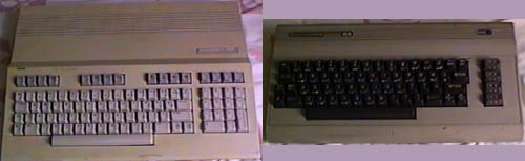

Commodore 128 Commodore 64

Estos modelos no necesitan este arreglo, puesto que incorporan el 6581.

Commodore 64C

Este es el modelo que vamos a parchear.

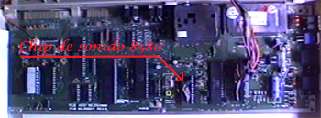

Desatornillamos los tornillos que trae el teclado en su parte inferior. Retiramos hacia atrás el teclado, teniendo cuidado con el cable del LED indicador de encendido. Si fuese necesario basta con retirar el LED de su emplazamiento y dejarlo a un lado, ya que solo está sujeto a presión. Despues retiraremos el cartón protector de la placa, que va sujeto a una parte metálica con una pinza. Una vez hecho esto tendremos la placa a la vista. Tenemos que localizar el chip; Podría haber alguna revisión de la placa que lleve el chip en otro lugar, pero en el caso de la mía el chip se encuentra donde indica la figura. De todos modos, en cualquier caso el chip debe llevar el número identificativo "8580". Si en lugar de ello encontrais que aparece un chip "6581", cerrad la carcasa puesto que no hace falta parchear nada.

La resistencia que necesitaremos es de 330K (330000 W ), con una tolerancia de al menos el 5%. (el código de color es naranja-naranja-amarillo-dorado). Una resistencia de ¼ de Watio servirá. La resistencia deberá ser colocada entre las patas 14 y 26 del chip, como se ve en la figura; Al estar el chip montado en un zócalo, no hace falta realizar ninguna soldadura, basta con pinchar el extremo de la resistencia en el mismo agujero del zócalo en el que va la pata del chip; la pata y la resistencia caben simultaneamente en el agujero. Solo hay que tener cuidado de asegurarse de que la resistencia no toca ninguna de las patas adyacentes a aquella en que la pinchamos; para asegurarnos de que la resistencia no se va a mover, le pondremos una tira de celo por encima para fijarla. Las patas entre las que debe ir dicha resistencia se ven en la siguiente figura; las resistencias no tienen polaridad, de modo que no importa que extremo de la resistencia va a cada pata.

Bien, solo falta cerrar el commodore y escuchar las nuevas capacidades de las que se dispone :). Comentar por último que no se si algunas de las ultimas versiones del c128 podrían tener el nuevo chip, puesto que no he podido comprobarlo personalmente. Si a alguien le sobra uno no tiene mas que mandármelo ;D. Para preguntarme dudas, informarme de cualquier error o inexactitud o regalarme hardware antiguo ;) podeis escribir a satsat@igijon.com
